风管、风口的介绍,百科已介绍了多次,这里不再重复,本次引用的课件,重点介绍风管、风口设计。

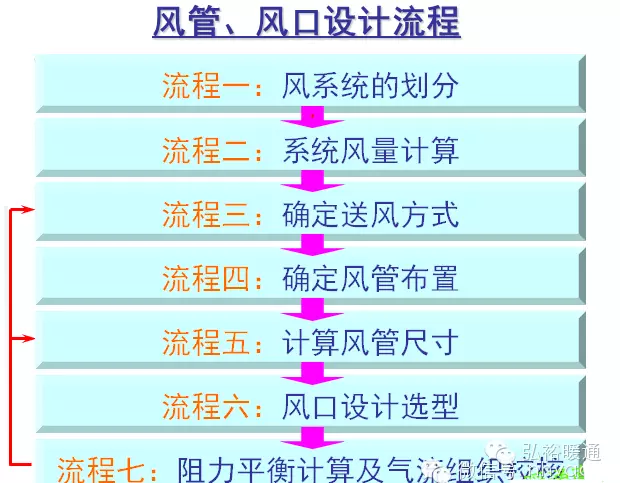

一、风管、风口设计流程
1. 风系统的划分
一个完整的风系统至少应包括有:送风段、送风口、回风口、回风段、设备装置。根据空调房间的功能、类型、空间等情况进行空调系统划分。
在水系统中的大面积区域,一般设有机房,则根据机房情况进行系统划分;而对于多联机系统来说,内机风量有限,且型号比较固定,根据已有型号进行合理的系统划分即可。
2.系统风量计算:
送风量计算依据

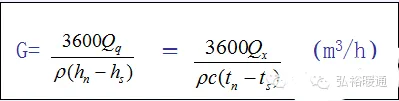

空调房间的送风量G通常按照夏季最大的室内冷负荷,由下式计算确定:
式中 Qq、Qx――室内总全冷负荷和总显冷负荷(kW)
hn――室内空气焓值(kJ/kg);
hs――送风焓值(kJ/kg);
tn――室内温度(℃);
ts――送风温度(℃);
c―― 空气定压比热[kJ/(kg. ℃)],可取1.01 kJ/(kg. ℃)
ρ――空气密度(kg/m3),在标准大气压下,空气稳定20℃时, 取1.2 kg/m3。

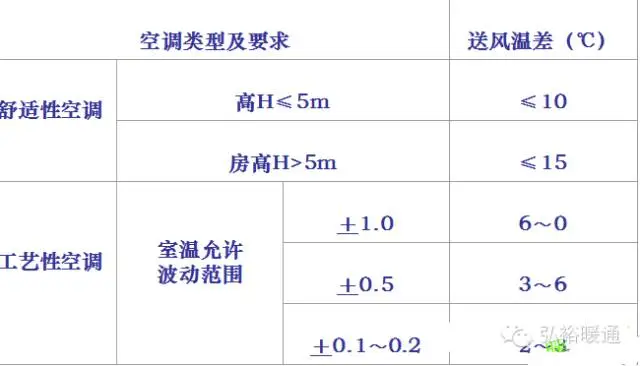

舒适性空调和工艺性空调的送风温差可参考下表选取:
3.确定送风方式
4.确定风管布置
如:主管走向、支管布置、送、回风管位置....
5.计算风管尺寸
A、根据公式:S=G/3600V,确定主风管及各分支管截面积。
式中 S――风管截面积 (m2);
G――风管内风量( m3/h);
V――风管内风速(m/h),一般做设计时候,空调送风主管风速不宜大于6m/h,支管风速不宜大于3m/h,具体风速可参照下表:
B、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸;
圆形风管常用规格(mm)
Ø100 | Ø250 | Ø560 | Ø1250 |
Ø120 | Ø280 | Ø630 | Ø1400 |
Ø140 | Ø320 | Ø700 | Ø1600 |
Ø160 | Ø360 | Ø800 | Ø1800 |
Ø180 | Ø400 | Ø900 | Ø2000 |
Ø200 | Ø450 | Ø1000 | |
Ø220 | Ø500 | Ø1120 |
矩形风管常用规格(mm)
120X120 | 160X120 | 200X120 | 630X630 | 1000X400 | 800X500 |
160X160 | 250X120 | 200X160 | 1250X400 | 1000X500 | 800X630 |
250X160 | 200X200 | 250X200 | 1250X500 | 1000X630 | 800X800 |
320X160 | 250X250 | 320X200 | 1250X630 | 1600X500 | 1000X800 |
400X200 | 320X250 | 500X200 | 1250X630 | 1000X1000 | 1600X800 |
400X250 | 320X320 | 500X250 | 1250X800 | 1600X800 | 2000X800 |
400X320 | 630X250 | 500X320 | 1250X1000 | 2000X1000 | 1600X1250 |
400X400 | 500X400 | 630X320 | 1600X1000 | ||
500X500 | 630X400 | 800X320 | 2000X1250 | ||
630X500 | 1000X320 | 800X400 |
6.风口设计选型
1、各种不同的风口特点及使用范围请南社百科相关课件,关于风口介绍。
2、根据风量确定风口尺寸(假定流速法)
风口的风速选择卡参考下表:
七、 阻力平衡计算及气流组织校核
1、计算最不利环路的压力损失并校核各支管阻力平衡
1)、简单计算最不利环路的压力损失
A、摩擦压力损失值:
Pm为0.8~1.5Pa/m
B、P=Pm × L × (1+k)
L 为风管总长度
弯头三通少时,k=1~2
弯头三通多时,k=3~5
2)、校核各支管阻力平衡,如分支管比较多时,需在各分支管上装风量调节阀。
2、室内气流组织校核。
